أنواع الفواصل الانشائية المختلفة فى أعمال التنفيذ

الفواصل الانشائية
الفواصل الانشائية

أنواع الفواصل الانشائية

ليه بنستخدم الفواصل الإنشائية المختلفة فى أعمال التنفيذ كلها من أول الكبارى حتى الأرضيات فى المبانى و الحوائط و الأسوار و غيرها و غيرها
أسباب إستخدام الفواصل الإنشائية ؟



– نقوم باستخدام الفواصل الانشائيه حتي نتيح التصرف المستقبلي للمنشأ بأريحيه تامه حتي لا تحدث مشاكل عند عدم التنبؤ بما يمكن حدوثه والاستعداد له عن طريق عمل الحلول الهندسيه .



 فاصل الصب

 تعريفه :
فاصل الصب هو مكان إلتقاء الخرسانات الحديثة بالخرسانات القديمة في المنشآت الخرسانية ونضطر لهذا في بعض الأوقات بسبب حدوث ظروف إضطرارية في الموقع أدت إلى عدم إمكانية إستكمال الصب .

 إستخدامات فواصل الصب : –
◾ تستخدم هذه الفواصل عند الحاجه لإكمال صب أجزاء خرسانية تم البدء في صبها ثم توقف الصب لأي سبب من الأسباب الآتية : –

    سوء الاحوال الجويه .
    كبر حجم كمية الخرسانه بحيث يصعب صبهاكلها مره واحده .
    حدوث اعطال مفاجئه في معدات الصب .
    قلة العماله .

بعض الملاحظات بخصوص فواصل الصب : –

    فواصل الصب ليس لها سمك مثل باقي الفواصل السابق ذكرها وكما هو موضح (بالصورة بالأعلى – شكل 5) وبالتالي لا تستخدم فيها مواد ملئ الفواصل .
    فواصل الصب تعتبر نقاط ضعف في الأجزاء الخرسانية , لذلك يجب إختيار أماكنها بمنتهى الدقة حتى يكون تأثيرها على الأعضاء الخرسانية أقل ما يمكن .
    عند عمل فواصل الصب يجب تجهيز الأسطح الخرسانية القديمة بتخشينها ثم تنظيفها ثم رشها بالماء وبعد ذلك يتم صب الخرسانة الجديدة عليها .
    يمكن الإستعانه بمواد مثل المواد الإيبوكسية لتدهن بها أسطح الخرسانة القديمة لتساعد على ترابطها مع الخرسانة الجديدة .

الفاصل يكون فى خمس البحر النظيف (أى من وش الركيزة)


يستخدم فى الخزانات الخرسانية و حمامات السباحة الخرسانية عند تركيب الووتر ستوب بين أجزاء اللبشة المسلحة أو الحوائط المسلحة فى حالة توقف أعمال الصب وكذلك بين لبشة المسلحة والحوائط المسلحة.



102068284 %25D8%25A7%25D9%2584%25D9%2581%25D9%2588%25D8%25A7%25D8%25B5%25D9%2584 %25D8%25A7%25D9%2584%25D8%25A7%25D9%2586%25D8%25B4%25D8%25A7%25D8%25A6%25D9%258A%25D8%25A9 min%2B%25281%2529 - موقع الباشمهندس | ENGBASHA

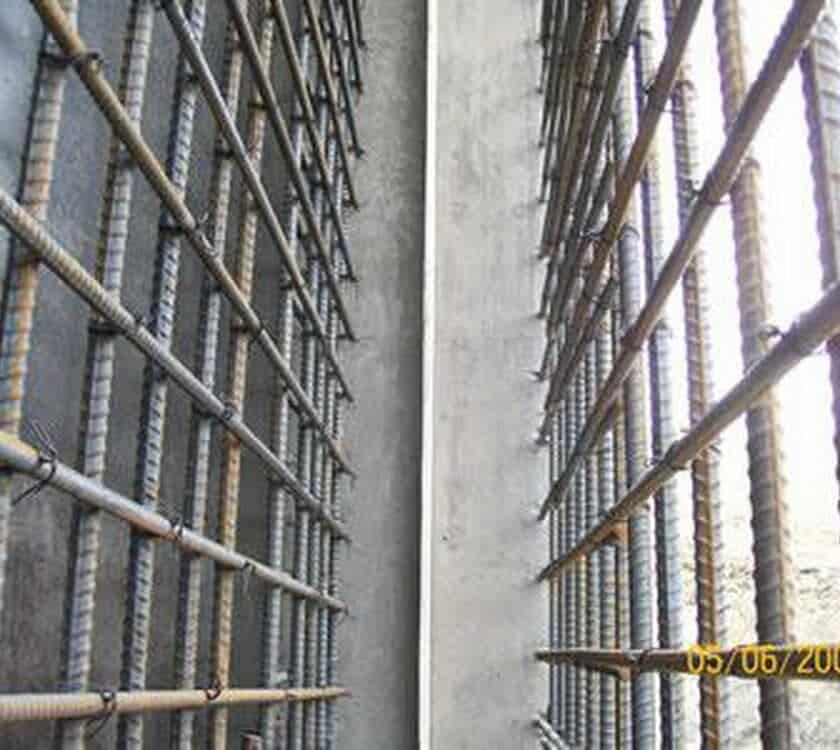

sdvd min - موقع الباشمهندس | ENGBASHA

فواصل التمدد و الانكماش

تعريفها : –
◾ هي فواصل رأسيه (عموديه) يتم عملها حتي تسمح للمنشأ بالمتمدد والانكماش أفقيا نتيجة تأثره بحرارة الجو وبالتالي تمنع حدوث الشروخ التي يمكن أن تحدث ولا تمتد الي اساساته .
الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش, متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية, فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة
◾ حتي تستوعب حالة التمدد يمكنك تخيل قطعتين احداهما من مادة الصلصال والاخري من ماده العجين حاول أن تقوم بلصقهم سويا ولاحظ ماسيحدث ، ستجد أن كل ماده تحاول أن تأخذ راحتها في موضعها فتجدها تتمدد يمينا ويسارا ولذلك يكون التأثير الحادث أفقيا فالبتالي تحدث الشروخ نتيجة ميول كل ماده أن تتحرك بأريحيه .



إستخدامات فواصل التمدد والإنكماش : –

    يتم عمله في المباني ذات المساحات الكبيره .
    يتم عمله في المباني المتواجده في اماكن يحدث فيها تغيرات حراريه .

كيفية تنفيذ فواصل التمدد والانكماش : –
◾ يكون سمكه تقريباً حوالي 2 سم ويتم ملؤ الفراغ هذا بواسطة مواد مرنة مقاومة للمياة والرطوبة .

◾ تمتد فواصل التمدد والإنكماش من أسفل المبنى إلى أعلاه إلا أنها تبدأ من فوق الاساسات أي أن اساس المبنى ليس به فاصل وهذا هو الفرق بين فواصل التمدد والانكماش وفواصل الهبوط .

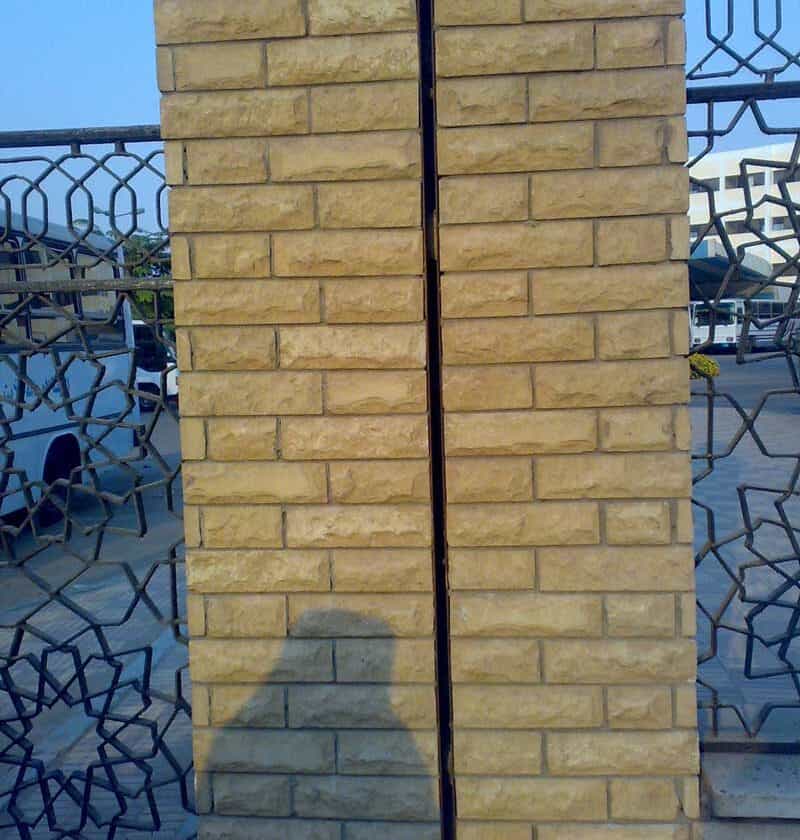

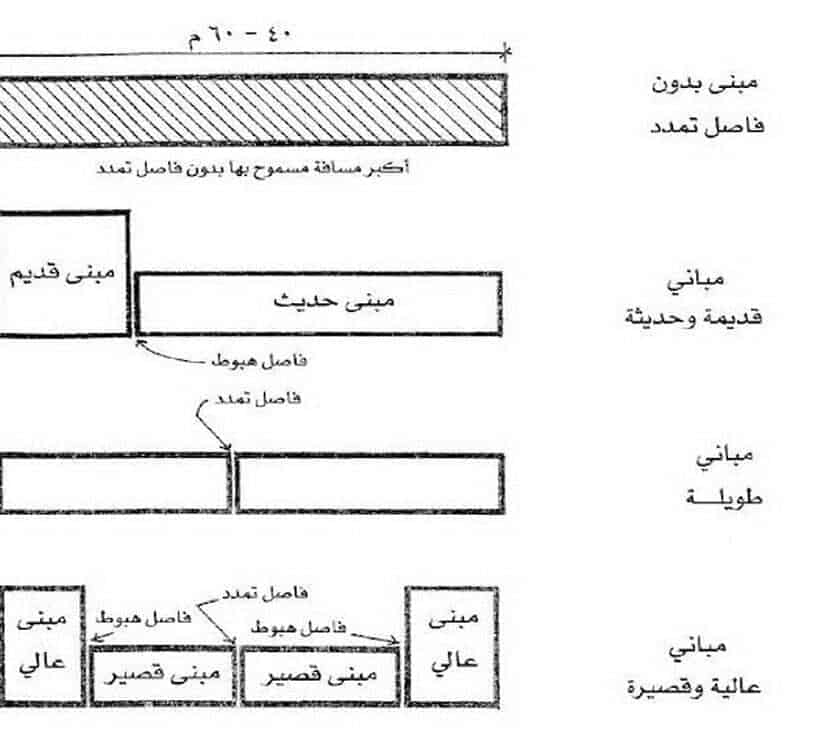

عرض فاصل التمدد 2 سم والمسافة الأفقية في المباني الخرسانية تتراوح بين 40 إلي 60 م مع مراعاة عمل فواصل أخرى في أجزاء المبني الغير متكافئة في الوزن والبعد الأفقي بين فاصل تمدد وآخر للأسوار المستمرة 12 م.

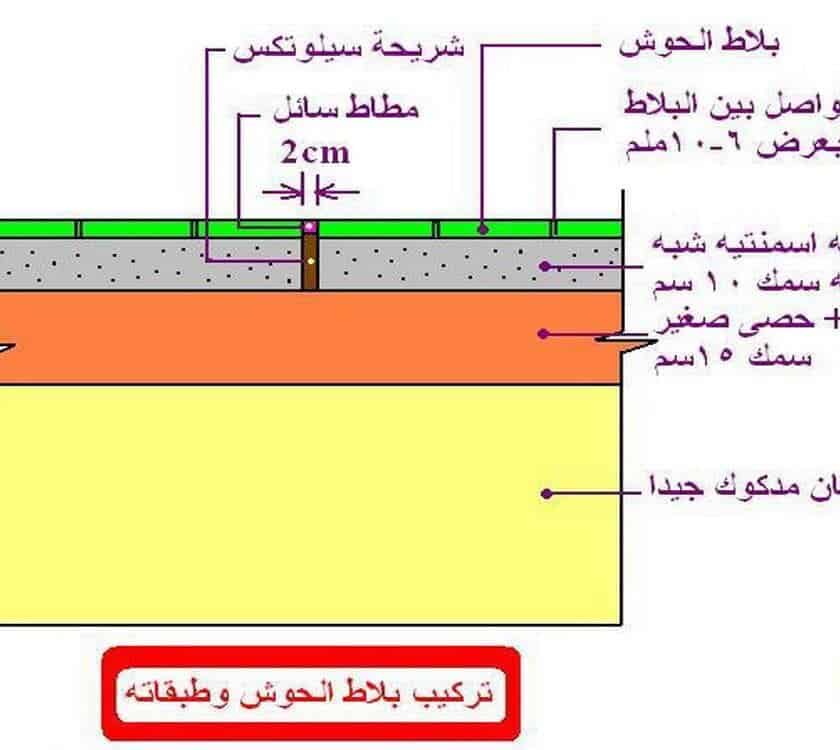

وفي بلاط الاسطح ﻓﺎﺻﻞ اﻟﺘﻤﺪد ﻛﻞ ﻣﻦ 4 – 6 م ﺑﺤﯿﺚ ﻻﺗﺰﯾﺪ ﻣﺴﺎﺣﺔ اﻟﺒﻼط اﻟﻤﺘﺼﻞ  ﻋﻦ 35 م2 و ﺳﻤﻚ اﻟﻔﺎﺻﻞ 2 ﺳﻢ.
 وفي اﻷرﺿﯿﺎت اﻟﺨﺮﺳﺎﻧﯿﺔ  ﻻﺗﺰﯾﺪ ﻣﺴﺎﺣﺔ اﻟﺒﻼﻃﺔ اﻟﻮاﺣﺪة ﻋﻦ 60 م2 و ﺳﻤﻚ اﻟﻔﺎﺻﻞ 2 ﺳﻢ.



656 min - موقع الباشمهندس | ENGBASHA



54165 min - موقع الباشمهندس | ENGBASHA



فاصل



102068284 %25D8%25A7%25D9%2584%25D9%2581%25D9%2588%25D8%25A7%25D8%25B5%25D9%2584 %25D8%25A7%25D9%2584%25D8%25A7%25D9%2582%25D8%25A8%25D9%2582%25D9%2586%25D8%25B4%25D8%25A7%25D8%25A6%25D9%258A%25D8%25A9 min - موقع الباشمهندس | ENGBASHA



10206854284 %25D8%25A7%25D9%2584%25D9%2581%25D9%2588%25D8%25A7%25D8%25B5%25D9%2584 %25D8%25A7%25D9%2584%25D8%25A7%25D9%2586%25D8%25B4%25D8%25A7%25D8%25A6%25D9%258A%25D8%25A9 min - موقع الباشمهندس | ENGBASHA



تمدد
فاصل تمدد



%25D8%25AB%25D8%25A8%25D8%25AB%25D8%25B5%25D8%25A8 min - موقع الباشمهندس | ENGBASHA

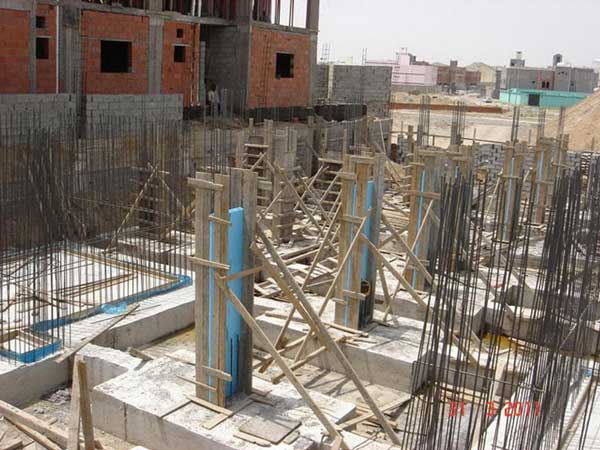

فواصل الهبوط

تعريفها : –
◾ فاصل الهبوط هو فاصل رأسي يفصل المبنى رأسياً إلى جزئين (منفصلين إنشائياً متحدين معمارياً) إبتداءاً من الأساسات وحتى أعلى جزء في المبنى بحيث يصبح المبنى الواحد عبارة عن مبنيين متلاصقين من الناحية الإنشائية , أما من الناحية المعمارية فهو مبنى واحد .



◾ يتم عمل فواصل الهبوط في المنشآت بهدف إتاحة الفرصة لحدوث هبوط غير منتظم لأجزاء المبنى دون ظهور شروخ أو حدوث أضرار للمبنى .
الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش, متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية, فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة

إستخدامات فواصل الهبوط : –

    في حالة وجود منشأت ذات اوزان مختلفه مثل ( ماذن المساجد ومداخن المصانع ) .
    – حيث تتركز أوزان هذه الأجزاء , المآزن أو المداخن , على مساحة محدودة من التربة فتتسبب في هبوط التربة أكثر مما يحدث تحت باقي أجزاء المبنى ( كما بالصورة التالية – شكل رقم (1))
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش, متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية, فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة
    تستخدم فواصل الهبوط في حالى إختلاف نوعية التربة تحت المبنى الواحد .
    تستخدم في حالة إختلاف مناسيب التأسيس للمبنى الواحد .

كيفية تنفيذ فواصل الهبوط : –

◾ يكون سمكه تقريبا حوالي  2 سم ويتم ملؤ الفراغ هذا بواسطة مواد مرنه و مقاومه للمياه والرطوبه ويتم اخذ الاحتياطات اثناء التنفيذ لاننا كما نعرف ان هذا الفاصل مستمر بدءاً من الاساسات وحتي نهاية اخر نقطه حتي لايحدث تسرب منه بسبب مياه الامطار فتؤدي الي مشاكل كبيره .
الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش, متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية, فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة





تكون في الأماكن أو أجزاء المبني الغير متكافئة بالوزن أو أماكن حدوث الهبوط ويجب أن تعمل بفاصل قاطعا طول المبني بأكمله وبسمك في حدود 2 سم و يبدأ الفصل من الأساسات وينتهي في أعلي سقف مرورا بجميع الأدوار.




1654 min - موقع الباشمهندس | ENGBASHA



hqdefault%2B%25284%2529 min - موقع الباشمهندس | ENGBASHA



hqdefault%2B%25283%2529 min - موقع الباشمهندس | ENGBASHA



فواصل العزل

 تعريفها : –
◾ هي فواصل يتم عملها في الأرضيات لعزل منطقة معينة بحيث يمكن حدوث هبوط لها منفصلة عما حولها وكذلك يمكن حدوث اهتزازات لها دون حدوث شروخ بينها وبين باقي أجزاء المنشأ (كما بالشكل التالي).
الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش, متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية, فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة



إستخدامات فواصل العزل : –
◾ في حالة وجود بلاطات خرسانية توضع عليها ماكينات ثقيلة تحدث إهتزازات في المصانع أو الورش .
◾ لفصل البلاطات الخرسانية عن الأجزاء المحيطة بها للسماح لها بالهبوط .




فصل بلاطات خرسانية بالارضيات نتيجة ثقل الماكينات عليها للسماح لها بالهبوط دون تأثر باقى المبنى.

gfbre min - موقع الباشمهندس | ENGBASHA



فواصل تخفيف الضغط أو الفواصل المستعارة

 تعريفها : –
◾ هي فواصل معمارية في طبقة اللياسة الخارجية أو طبقة الخرسانة الخارجية تعطي نفس منظر الفواصل الإنشائية (كما بالشكل التالي) .
الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش, متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية, فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة

إستخدامات الفواصل المستعارة : –
◾ تستخدم لإحداث تأثير معماري فقط على الشكل الخارجي للمبنى في حالة الحاجة معمارياً لتكرار منظر او شكل معين .

كيفية تنفيذ الفواصل المستعارة : –
◾ يتم عملها بوضع باكيتة خشب بنفس سمك الفاصل الإنشائي في المكان المراد عملها به سواء في اللياسة أو الخرسانة ثم تسحب بعد تصلب اللياسة أو الخرسانة فتترك مكانها فارغاً بمثل الفاصل المستعار .

خاصة بالتمدد الأفقي في المنشآت الإطارية التي تعمل فيها تكسيه للحوائط أو الحوائط الستائرية وتهدف إلي تخفيف الضغط علي الكسوة وتظهر واضحة في تكسيات الحوائط مثل الرخام …الخ والحوائط المفرغة



rvr min - موقع الباشمهندس | ENGBASHA



ergerger min - موقع الباشمهندس | ENGBASHA
